软件名称:边坡计算软件SlopeEx

软件

软件简介
主要功能:计算边坡的稳定性与剩余下滑力。
计算方法:瑞典条分法、简化Bishop法与传递系数法。

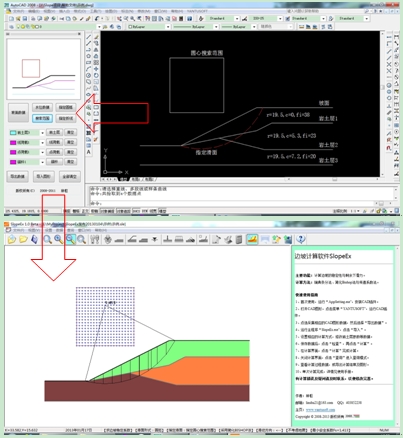

主要特色:建模过程简单直观,操作方便,计算快捷,计算中间数据采用列表形式列出,表与图对应,易于查错;计算结果导出为EXCEL文件格式;充分利用AutoCAD的强大编辑功能,实现与AutoCAD图形数据导出与导入。

软件更新历史:
1、2008年5月首次发布边坡计算软件“LSlope”。直接在AutoCAD平台上二次开发边坡计算软件,支持AutoCAD2002-2006;计算方法有瑞典条分法与传递系数法。
2、2013年1月,对原软件“LSlope”进行全新改写,发布“SlopeEx 1.0”,支持AutoCAD2004-2010;计算方法增加简化Bishop法;可考虑加载点荷载、线荷载、锚杆加固等作用力。

已知BUG:
1、当圆心搜索范围坐标为负值时,采集数据会出错。

边坡计算软件SlopeEx
标签在:

14 个想法在 “边坡计算软件SlopeEx

  • 2014年4月8日 at 11:19
    固定链接

    林老师:
    我刚下载了您的软件,为什么在CAD里选图选不了。只能选一条线

    • 2014年4月10日 at 17:54
      固定链接

      这样不好解释,可加QQ联系。

  • 2014年1月28日 at 12:16
    固定链接

    在暴雨工况时,程序只有一种粘聚力、内摩擦角取值,是指饱和状态还是天然状态?

    • 2014年1月28日 at 20:02
      固定链接

      我是这么理解的:
      计算一般工况时,输入天然状态值;
      计算暴雨工况时,输入饱和状态值。

  • 2013年12月26日 at 10:47
    固定链接

    还有使用手册在哪里?没看到呢

    • 2013年12月26日 at 19:46
      固定链接

      在“使用手册”这个文件夹里有“使用手册.pdf”。
      至于适用性,圆弧法一般只适合土质边坡,其它主要还是看看使用手册里的公式。

  • 2013年12月26日 at 10:38
    固定链接

    林老师,你好,我是初学者,对算法一窍不通,还没研究,不知这个软件的适用范围是不是只适合土质边坡?岩质边坡或者岩、土组合的边坡(表层覆盖层)是否适用?谢谢!

  • 2013年12月16日 at 18:37
    固定链接

    林老师,你好。这个软件可以做直线形滑动吗?(砂类土边坡)另外,粘性土折线形坡面的边坡可以做吗?确定滑动面圆弧的圆心时用的是哪种方法?

    • 2013年12月17日 at 10:43
      固定链接

      如果是自动搜索折线形滑面,这个算法我未了解。
      如果是指定折线滑面,我的软件只有用传递系数法。
      是问自动搜索圆心时如何确定最小滑动面的圆心吗?我是用穷举法。

  • 2013年12月8日 at 11:39
    固定链接

    软件很好,建议:
    1、圆弧形滑面增加传递系数法。适用于折线形滑面的传递系数法肯定也适用于圆弧形滑面,因为,圆弧形滑面是折线形滑面的特例,即当折线形滑面的所有转折点都在同一圆弧上时,就是圆弧形滑面了。因为整个滑体不可能是内摩擦角绝对为0、重度处处相等、粘聚力各向也处处相等的均质体,因此,绝对的圆弧形是不存在的,都是多段折线组成的。所有规范中都没把传递系数法用于计算圆弧形滑面,说明规范编写人员几十年来都是以讹传讹,从来没有细想过。
    2、增加自动搜索折线形滑面的功能。这对于分析沿老地面滑动的滑坡、新黄土沿老黄土顶面滑动的滑坡、上覆岩土沿既有缓倾结构面滑动的滑坡、堆积土沿基岩顶面滑动的滑坡等是非常有用的。

    • 2013年12月8日 at 17:38
      固定链接

      谢谢沈总的意见,之前我也用过您写的软件,也通过几次邮件。
      1、在我的软件中,传递系数法可以计算圆弧形滑面的。那是在CAD端采集折线时选择圆弧,输入分段条数,自动把圆弧均分成近似圆弧的折线。
      2、自动搜索折线形滑面,这个算法我未了解。
      边坡计算软件涉及到许多理论公式,在未了解清楚前,我只能把规范比较明确的3个算法写入,以免误导大家。

  • 2013年12月1日 at 11:36
    固定链接

    😮 谢谢!老师的软件很好用只需简单几个步骤就能得到安全系数。我只是想问下这个X,Y的比例必须为1:1000是什么意思,1000米输入1米吗?我是直接1米输入的1米这样行吗?

    • 2013年12月1日 at 16:35
      固定链接

      比例尺1:1000就是1米输入1个单位

  • 2013年11月20日 at 23:40
    固定链接

    有问题欢迎大家留言 🙄
