在CAD上生成赤平投影的小软件。
现可支持CAD2007-CAD2016(32位与64位版本)。
软件更新:
1、当赤平投影软件1.32之前的版本与筋斗切剖面软件同时加入“启动组”后,打开CAD软件导致CAD接崩溃。修复方法既删除旧软件,用新版代替之。
2、修改当系统采用大字体时,界面混乱的错误。
安装方法1:在CAD命令行输入“ap”加载应用程序,出现左侧界面,选择相应的ARX文件加载。如果要每次启动CAD自动加载程序,可把ARX文件加到启动组。
安装方法2:直接拖动相应的arx文件到CAD界面,就可完成加载。

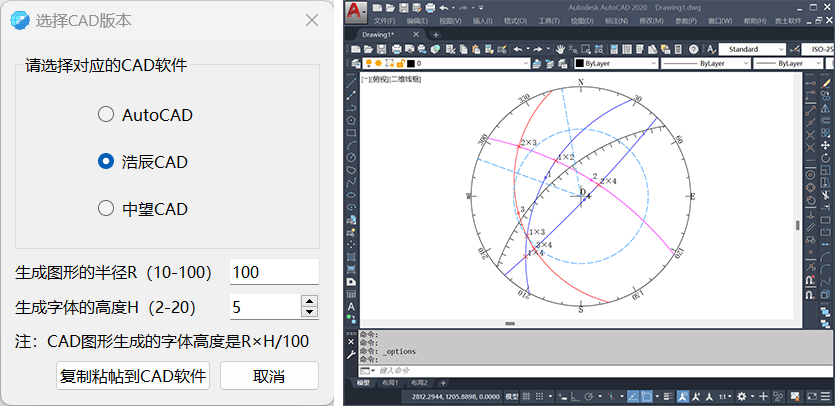

安装加载完后,在CAD菜单右侧会添加一个菜单项“言土软件”,选择点击“赤平投影”即可打开软件;如果是CAD2009以后的版本,只在AutoCAD经典界面,才会出现相应的菜单,可直接输入“cpty”打开界面。

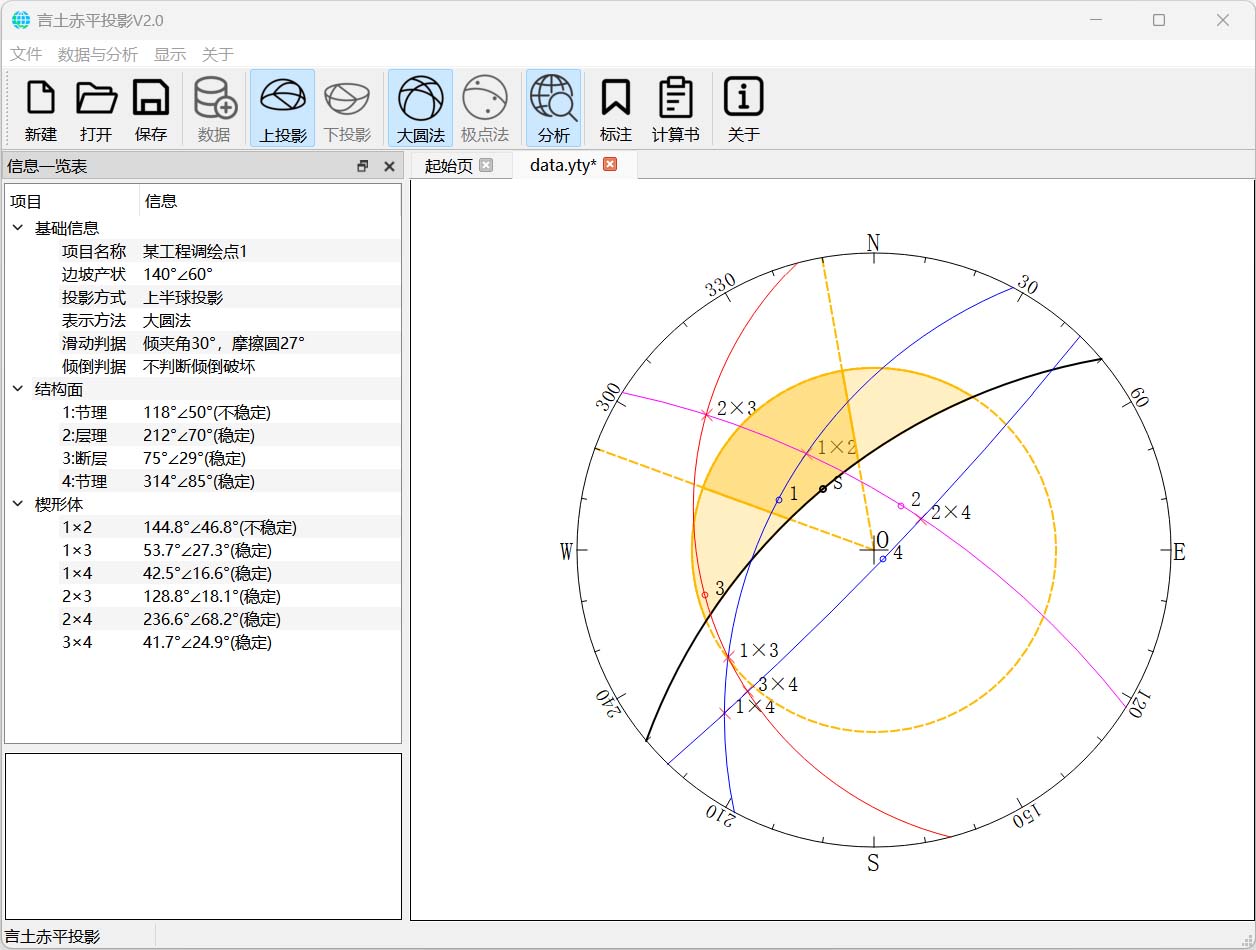

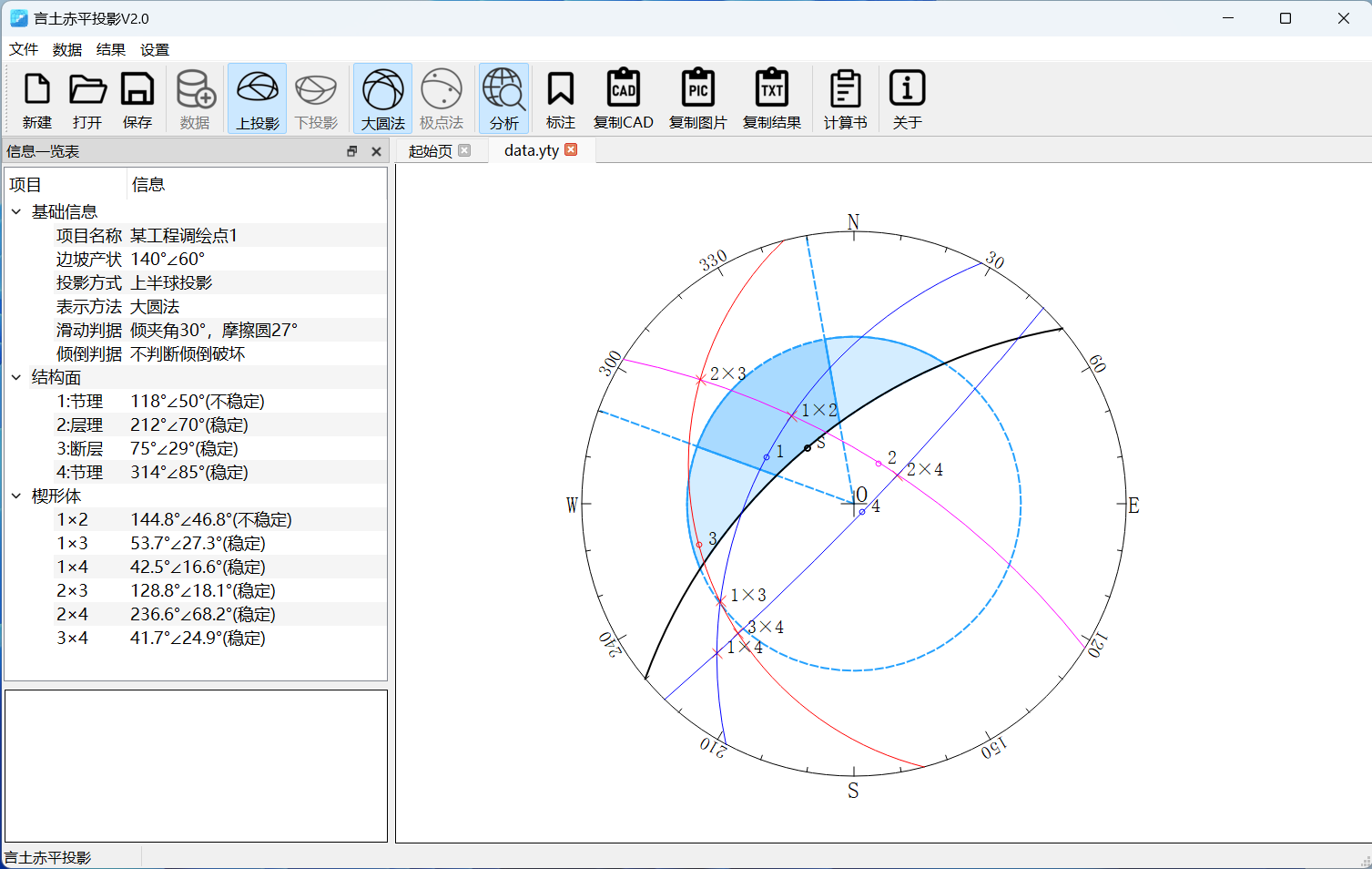

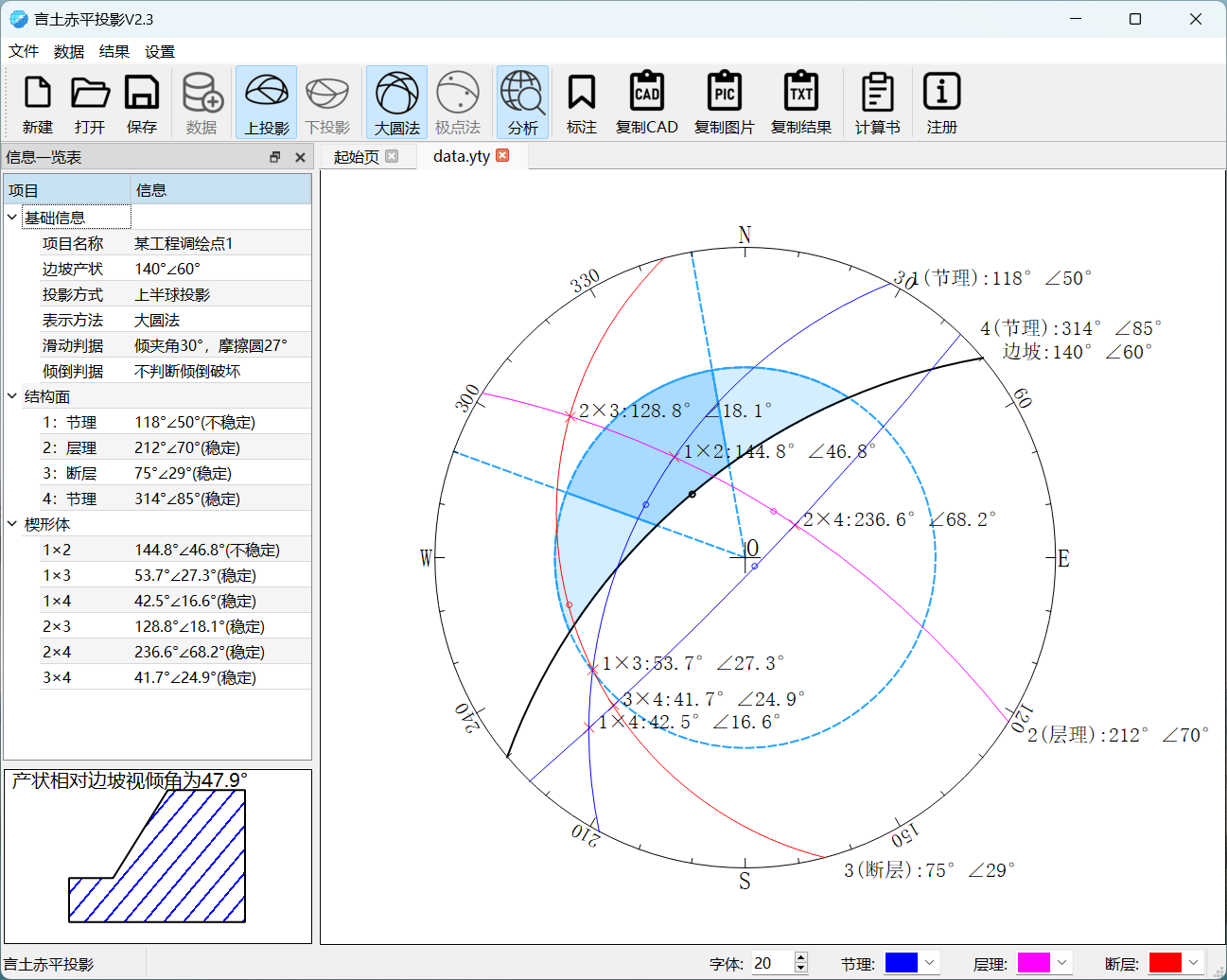

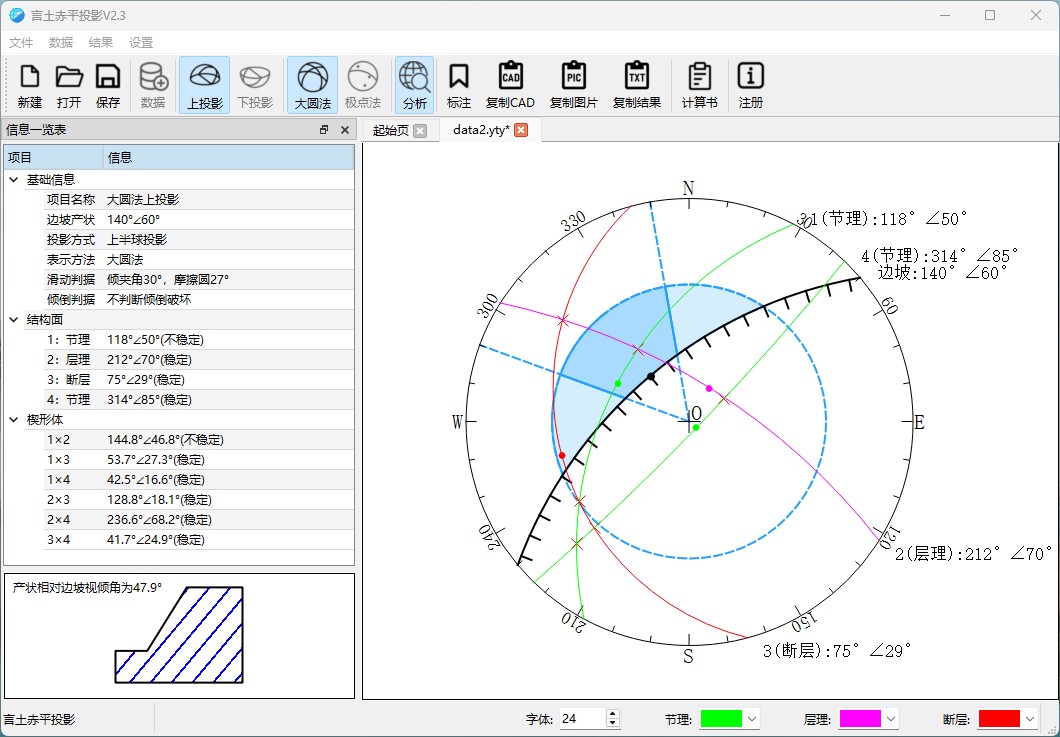

打开软件界面后,就可以使用了,使用方法应该都懂得。
软件下载
下载地址(20160320更新): 赤平投影1.32.zip (576.4 KB, 4,120 次)
什么时候可以支持CAD2019
目前没有计划
大神你好。持平投影小软件可否加上批量粘贴产状的功能,或则导入Excel和TXT数据的功能,感觉几百个产状手动依次输入还是太费时间了,谢谢大神了
谢谢你的评论与建议
增加稳定性分析的话愿付费购买
为啥跟自己画出来倾向是相反的?
这是上投影与下投影的区别
怎么不分析一下稳定性?
只是个免费的辅助画图工具,随手写的,所以功能就是简单。
也好,自己研究,脑子不生锈
我还是用下半球投影顺手,这个还是别扭,要是可以能选择就好了
你是哪个行业的,用的是下半球,地质?水利?
我地质,当年上课构造地质学用下半球,后来看的论文好多也是
为什么反方的呢
这个目前只能是成图,可否像稳定计算一样将分析稳定也加入其中
目前没这计划。
这个只能上半球投影,看着别扭啊
你是哪个行业的,我是地质行业的,我都是用上半球投影。
当两个节理或节理与产状的倾向基本一致时,文字标注有重叠,能否适当调整下位置呢,可按投影线与球面线的交点来排列。
谢谢,但目前暂时没有更新这个软件的计划。
